Analyseur de Bio-Fragments Qsep

Electrophorèse sur gel capillaire pour ADN, ARN et protéines

  • Analyseur de fragments entièrement automatisé pour l’analyse d’ADN, d’ARN et de protéines
  • Utilisation des plus simples grâce à des cartouches interchangeables et prêtes à l’emploi, avec capillaires, fluorophores et matrices de gel intégrées (technologie brevetée (lien))
  • Résultats parfaits et reproductibles sans formation approfondie
Prix sur demande


×
Numéro de catalogue C400100, C100100, C100001 1 pièce

Détails

Technologie

L’analyseur Bio-Fragment Qsep remplace l’analyse à l’ancienne, très laborieuse, de gels ADN, ARN et de protéines. Le système d’électrophorèse sur gel capillaire (CGE) en monocanal automatise une analyse sensible et à haute résolution de 1 à 96 échantillons, en 2-7 minutes par tour. Des cartouches prêtes à l’emploi permettent à plus de 200 échantillons d’être analysés avec un minimum d’interaction manuelle, réduisant les erreurs de manipulation et éliminant le besoin de préparer un gel. Un logiciel intuitif Q-Analyzer garantit des analyses pratiques et une identification des données.

Grâce à trois étapes très simples, le Bioanalyseur Qsep vous assure des résultats précis :

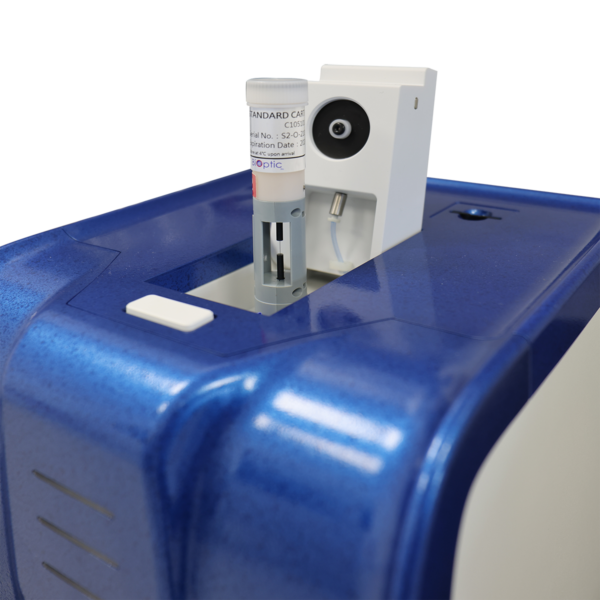

  1. Insérez le  la cartouche de gel en forme de stylo (remplaçable) dans l’appareil.
  2. Placez les échantillons dans la plaque.
  3. Choisissez la méthode et la séquence appropriée. En seulement quelques minutes, les utilisateurs peuvent obtenir des résultats fiables dans plusieurs formats (PDF, Word, Excel), incluant les pics et une visualisation du gel.

Qsep performance in three steps

Appareils Qsep

Les trois modèles d’Analyseurs de Fragments Qsep diffèrent dans le nombre d’échantillons analysés par tour.
La manipulation, la technologie ainsi que le type et la qualité des utilisations possibles sont identiques.

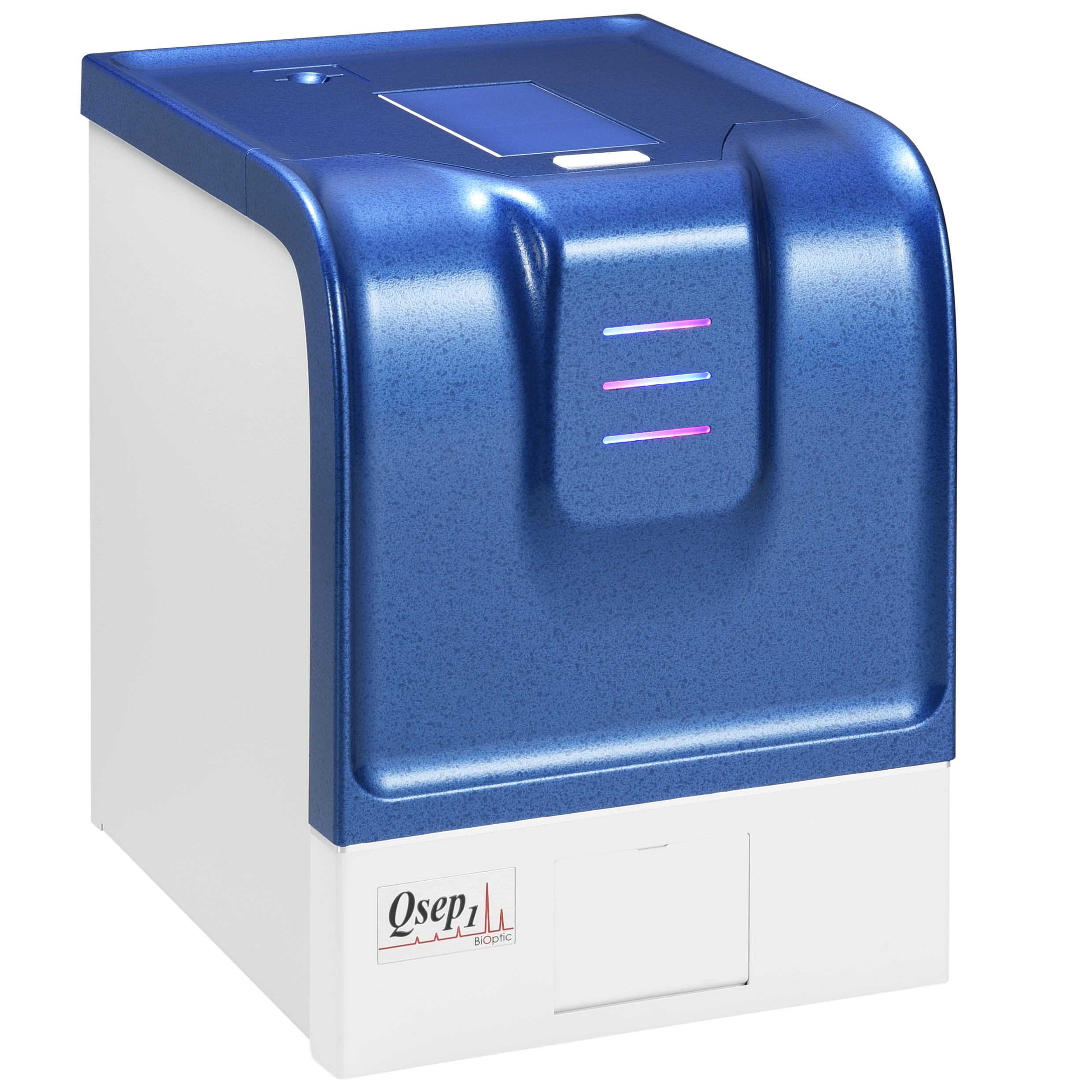

Qsep 1 : De 1 à 8 échantillons (1 canal)

L’appareil Qsep1 est composé d’une partie centrale d’électrophorèse sur gel capillaire (CGE) intégrée à un détecteur de fluorescence induite par LED (LEDIF) à haute sensibilité, et un échantillonneur automatique de 1 à 8 puits. La cartouche de gel remplaçable régénère automatiquement le gel capillaire entre les tours d’analyse et peut être utilisée pour plus de 200 injections d’échantillons, assurant des résultats robustes pour toute sorte d’analyses moléculaires génétiques.

Qsep1, avec ses variétés de kits de cartouches de gel remplaçables, est spécifiquement conçu pour l’analyse d’ADN, d’ARN et de protéines, vous offrant des résultats d’expériences reproductibles et précis en seulement quelques secondes.

Qsep1 est fourni avec le logiciel Q-Analyzer. Il comprend une interface simple d’utilisation appelée Interface Utilisateur (UI) qui assure des fonctions d’analyse de haute précision et d’export de données, aidant les utilisateurs à transformer la biologie moléculaire en “Moving biology”.

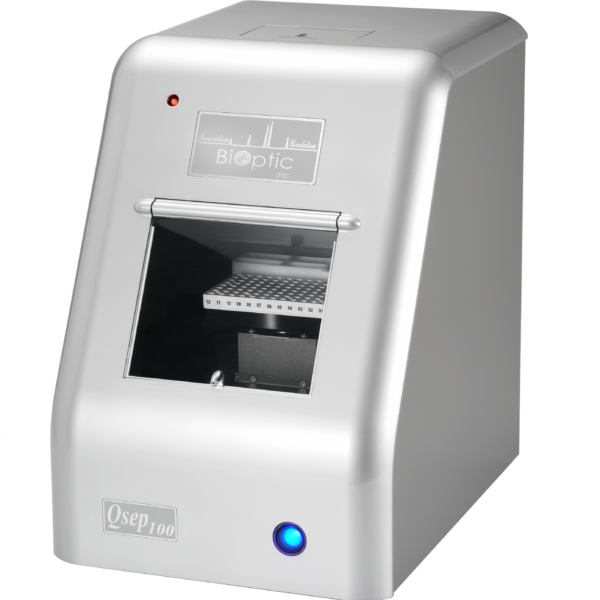

Qsep 100 : Pour plus de 96 échantillons (1 canal)

Qsep100 est un petit système facile d’utilisation d’électrophorèse sur gel capillaire (CGE) intégrée à un détecteur de fluorescence induite par LED (LEDIF) à haute sensibilité, pour paillasse, utilisé avec une cartouche de gel facilement remplaçable et un échantillonneur automatique à 96 puits. Le capillaire de 150 mm de long monté dans la cartouche contient la matrice de gel qui est automatiquement réapprovisionné entre les tours d’analyses d’échantillons, par le réservoir supérieur de la cartouche. Le réservoir contient suffisamment de gel pour plus de 200 injections d’échantillons, assurant des résultats robustes pour toute sorte d’analyses moléculaires génétiques.

Qsep100 avec ses variétés de kits de cartouches de gel remplaçables, est spécifiquement conçu pour l’analyse d’ADN, d’ARN et de protéines, vous offrant des résultats d’expériences reproductibles et précis en seulement quelques secondes.

Qsep100 est fourni avec le logiciel Q-Analyzer. Il comprend une interface simple d’utilisation appelée Interface Utilisateur (UI) qui assure des fonctions d’analyse de haute précision et d’export de données, aidant les utilisateurs dans leurs expériences de biologie moléculaire du quotidien.

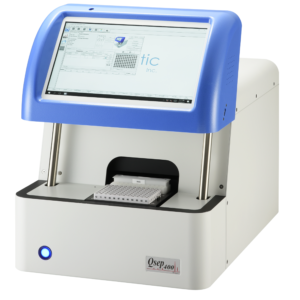

Qsep 400 : Pour plus de 96 échantillons (4 canaux)

Qsep400 a le plus haut débit de la famille Qsep. L’appareil à 4 canaux est conçu en un système de 4 électrophorèses sur gel capillaire (CGE) intégré à un détecteur de fluorescence induite par LED (LEDIF) à haute sensibilité, utilisé avec une cartouche de gel à 4 canaux facilement remplaçable et un échantillonneur automatique à 96 puits qui peut analyser / détecter 4 échantillons en même temps.

Qsep400 a été conçu pour les plus gros laboratoires cliniques et de recherche, qui ont de gros volumes d’échantillons. Le système haut débit offre des analyses à grande vitesse et des résultats supérieurs pour toute sorte d’analyses moléculaires génétiques. Qsep400 avec ses variétés de kits de cartouches de gel remplaçables, est spécifiquement conçu pour l’analyse d’ADN, d’ARN et de protéines, vous offrant des résultats d’expériences reproductibles et précis en seulement quelques secondes.

Qsep400 est fourni avec le logiciel Q-Analyzer. Il comprend une interface simple d’utilisation appelée Interface Utilisateur (UI) qui assure des fonctions d’analyse de haute précision et d’export de données, aidant les utilisateurs dans leurs expériences de biologie moléculaire du quotidien.

Disponibilités

L’analyseur Qsep Fragment est disponible en Allemagne, Autriche, Belgique, Danemark, Finlande, Grèce, Croatie et Serbie. Pour d’autres pays, n’hésitez pas à nous contacter.

Caractéristiques

Caractéristiques
Qsep1
Qsep100
Qsep400
Lumière LED 525 nm 525 nm 525 nm
Détection de Fluorescence 590 nm 590 nm 590 nm
Différence de Voltage 1-8 KV 1-15 KV 1-15 KV
Connexion WiFi et Cable USB USB
Alimentation AC 100-240 V AC 100-240 V AC 100-240 V
Puissance Max. 30 W 30 W 60 W
Dimension 240 mm x 210 mm x 300 mm 380 mm x 300 mm x 400 mm 540 mm x 400 mm x 360 mm
Poids 5,5 kg 15 kg 26 kg
Points Marquants
Type de Système Système portable à 1 canal Système à 1 canal Système à 4 canaux
Echantillonneur automatique 1-8 échantillons 1-96 échantillons 1-96 échantillons
Analyse Rapide 2-7 min / échantillon 2-7 min / échantillon 2-7 min / 4  échantillons
Résolution 1-4 pb (entre 100-500 pb) 1-4 pb (entre 100-500 pb) 1-4 pb (entre 100-500 pb)
Sensibilité de Détection 5 pg/μL (2 pg/μL) 5 pg/μL (2 pg/μL) 5 pg/μL (2 pg/μL)
Volume Min. d’Echantillon 2 μL (Micro-Ampoule) 2 μL (Micro-Ampoule) 2 μL (Micro-Ampoule)
Logiciel Q-Analyzer Q-Analyzer Q-Analyzer

Limite de détection (L.O.D) : 2 pg/μL si dilué dans l’eau

Utilisations

Cartouche Standard (S2) Cartouche Haute Résolution (S1) Cartouche Kilobase (S3) Cartouche Rapide (F3) Cartouche Haute Sensibilité (N1) Cartouche ARN (R1) Cartouche Protéines (P2) Cartouche Kilobase Haute Sensibilité (N3) Cartouche ARN Haute Sensibilité (NR1)
Contrôle de produits PCR x x x
Polymorphisme de Taille des Fragments de Restriction (RFLP) x x x
Analyse de purification de plasmides, vecteurs de clonage x x
Séquençage NGS – QC x
Analyse d’ADN génomique x x
Détection d’ADN sans cellule x
Analyse d’ARN x x
Echantillon à faible concentration x x x
Analyse & CRISPR QC x x x x
Analyse de grand fragment (> 50 kb) x x
Remplace le SDS-PAGE x
Test de Pureté d’IgG x
Cartridges

ADN

Cartouche Standard (S2) Cartouche Haute Résolution (S1) Cartouche Rapide (F3) Cartouche Haute Sensibilité (N1) Cartouche Kilobase (S3) Cartouche Kilobase Haute Sensibilité (N3) Cartouche Quantitative Standard (S2) Cartouche Quantitative Haute Résolution  (S1)
No. Cat. C105201 (2 pcs) C105202 (2 pcs) C105203 (2 pcs) C105105 (1 pc) C105206 (2 pcs) C105153 (1 pc) C105201-Q (2 pcs) C105202-Q (2 pcs)
C105801 (8 pcs) C105802 (8 pcs) C105803 (8 pcs) C105205 (2 pcs) C105806 (8 pcs) C105253 (2 pcs)
Gamme de tailles d’échantillons 10-5000 pb 10-5000 pb 10-5000 pb 10-5000 pb 10-50000 pb 10-50000 pb 10-1500 pb 10-1500 pb
Limite de détection (L.O.D) 0,1 ng/μL* 0,1 ng/μL* 0,1 ng/μL* 5 pg/μL* 0,1 ng/μL* 5 pg/μL* 0,1 ng/μL* 0,1 ng/μL*
Résolution Max. 4-10 pb 1-4 pb > 50 pb > 10 pb 10-50 pb 10-50 pb 4-10 pb 1-4 pb
Temps d’analyse (par échantillon) 2-3 mins 3-5 mins 1-2 mins 2-3 mins 5-21 mins 9-25 mins 2-3 mins 3-5 mins
Nombre d’échantillons (par cartouche) 200 tours 200 tours 300 tours 100 tours 200 tours 100 tours 200 tours 200 tours
Consommation d’échantillon (par tour) < 0,1 μL < 0,1 μL < 0,1 μL < 0,1 μL < 0,1 μL < 0,1 μL < 0,1 μL < 0,1 μL
Volume d’échantillon recommandé Tube de 0,1 mL : 10 μL Tube de 0,1 mL : 10 μL Tube de 0,1 mL : 10 μL Tube de 0,1 mL : 10 μL Tube de 0,1 mL : 10 μL Tube de 0,1 mL : 10 μL Tube de 0,1 mL : 10 μL Tube de 0,1 mL : 10 μL
Tube de 0,2 mL : 20 μL Tube de 0,2 mL : 20 μL Tube de 0,2 mL : 20 μL Tube de 0,2 mL : 20 μL Tube de 0,2 mL : 20 μL Tube de 0,2 mL : 20 μL Tube de 0,2 mL : 20 μL Tube de 0,2 mL : 20 μL
Micro ampoule :
2 μL
(C104250)
Micro ampoule :
2 μL
(C104250)
Micro ampoule :
2 μL
(C104250)
Micro ampoule :
2 μL
(C104250)
Micro ampoule:
2 μL
(C104250)
Conservation 6 mois 6 mois 4 mois 3 mois 6 mois 3 mois 6 mois 6 mois

*Déterminé par une échelle de poids moléculaire ADN 15-622 (Marqueur de taille ADN C109200)
Limite de détection (L.O.D) : 2 pg/μL si dilué dans l’eau

ARN et Protéines

Cartouche ARN (R1) Cartouche ARN Haute Sensibilité (NR1) Cartouche Protéines (SDS) (P2)
No. Cat. C105110 (1 pc) C105111 (1 pc) C105121 (1 pc)
C105210 (2 pcs) C105211 (2 pcs) C105221 (2 pcs)
C105810 (8 pcs)
C405110 (1 pc) C405121 (1 pc)
Gamme de tailles d’échantillons N/A N/A 14-150 kDa
Limite de détection (L.O.D) 5 ng/μL 1 ng/μL 0,5 ng/μL (BSA)
Résolution Max. N/A N/A N/A
Temps d’analyse (par échantillon) 5-10 mins 5-10 mins 6 mins (BSA)
10 mins (IgG)
Nombre d’échantillons (par cartouche) 100 tours 100 tours 100 tours
Consommation d’échantillon (par tour) < 0,1 μL < 0,1 μL < 0,1 μL
Volume d’échantillon recommandé Tube de 0,1 mL : 10 μL Tube de 0,1 mL : 10 μL Tube de 0,1 mL : 10 μL
Tube de 0,2 mL : 20 μL Tube de 0,2 mL : 20 μL Tube de 0,2 mL : 20 μL
Micro ampoule : 2 μL Micro ampoule : 2 μL
(C104250) (C104250)
Conservation 3 mois 3 mois 3 mois

Limite de détection (L.O.D) : 2 pg/μL si dilué dans l’eau

Téléchargements

Manuels

F0045_Qsep Series Operation Manaual-Software-ENG-A

F0042-Qsep1 Quick start installation CHT&ENG

F0016-Qsep1-Quick start operation-ENG-C-20190903

F0002-Software Installation Quick Start -ENG-E

F0006-Q-Viewer and Q-Editor Quick Start -ENG-D

Flyer

Flyer Qsep Fragment Analyzer

Flyer Qsep1 Biofragment Analyzer

Flyer Qsep100 Biofragment Analyzer

Brevet

Patent BiOptic European Patent Specification

Vidéos du produit

Qsep Bio-Fragment Analyzer Séries



Qsep 100 Bio-Fragment Analyzer

1 avis pour Analyseur de Bio-Fragments Qsep

  1. V.L. Gotsmann, Eukaryotengenetik, Kaiserslautern

    Das Gerät ist absolut Spitze! Auflösung und Sensitivität von dem Gerät sind wirklich toll. Wir haben den Qsep mittlerweile fest in unsere workflows für RNA-Seq und Ribo-Seq Experimente integriert und ich habe bereits einige NGS libraries damit analysiert. Bisher lief immer alles problemlos und wir sind froh, dass wir unsere libraries endlich auch in-house analysieren können, bevor wir sie zum Sequenzieren verschicken. Vor allem die Messung in den micro-vials ist sehr bequem, gerade wenn die Ausbeute bei der library prep eher gering war.

    Translation by NIPPON Genetics EUROPE:
    The device is absolutely great! The resolution and sensitivity of the device are really great. We have now firmly integrated the Qsep into our workflows for RNA-Seq and Ribo-Seq experiments and I have already used it to analyze several NGS libraries. So far, everything has always run smoothly and we are happy that we can finally analyze our libraries in-house before we send them off for sequencing. Above all, the measurement in the micro-vials is very convenient, especially when the yield from library prep was rather low.
