Qsep Bio-Fragment Analyzer

Kapillar Gelelektrophorese für DNA, RNA und Proteine

  • Vollautomatische Fragment-Analyzer für die DNA-, RNA- und Proteinanalyse
  • Einfachste Handhabung durch gebrauchsfertige, austauschbare Kartuschen mit integrierten Kapillaren, Fluorophoren und Gelmatrizes (patentierte Technologie (Link))
  • Perfekte Resultate und reproduzierbare Ergebnisse ohne aufwendige Einarbeitung
  • Es sind 4 Modelle erhältlich, die sich in der Anzahl der Proben unterscheiden, die pro Lauf durchgeführt werden können:
    • Qsep1 Serie:
      • Qsep1: Für 1 bis 8 Proben (1 Kanal)
      • Qsep1-Plus: Für 1 bis 16 Proben (1 Kanal)
    • Qsep100: Für bis zu 96 Proben (1 Kanal)
    • Qsep400: Für bis zu 96 Proben (4 Kanäle)

FRAGEN ZUM PRODUKT

Art. Nr. C400100, C100100, C100001, C100001-P 1 piece
Qsep Bio-Fragment Analyzer
Qsep Fragment Analyzer with inserted cartridgeinside
Qsep Bio-Fragment Analyzer – Bild 3
Qsep Bio-Fragment Analyzer – Bild 4
Qsep Bio-Fragment Analyzer – Bild 5

Details

Technologie
  • Mit den Qsep Bio-Fragment Analyzern wird die herkömmliche, arbeitsintensive Gel-Analyse von DNA, RNA und Proteinen ersetzt.
  • Die Kapillar-Gelelektrophoresesysteme bieten eine sensitive, hochauflösende Methode, um je nach Modell bis zu 96 Proben, in 2-7 Minuten pro Lauf, über einen bzw. vier Kanäle zu analysieren.
  • Die gebrauchsfertigen Gelkartuschen lassen eine probengenaue Analyse zu. Die benutzerfreundliche Q-Analyzer Software gewährleistet eine intuitive Analyse und Dokumentation der Ergebnisse.

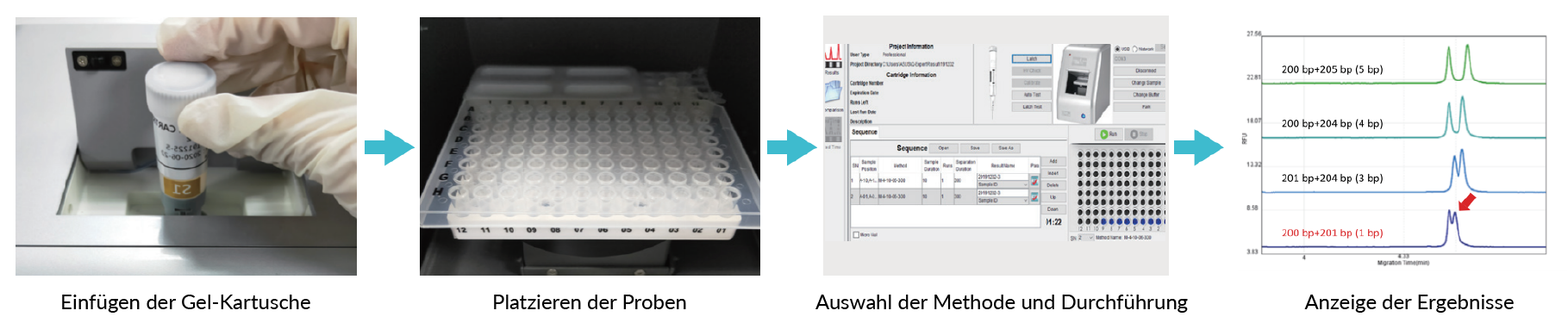

Die Bio-Fragment Analyzer liefern genaue Ergebnisse in drei einfachen Schritten:

  1. Einsetzen der stiftförmigen Einweg-Gelkartusche in das Gerät.
  2. Platzieren der Proben.
  3. Auswahl der geeigneten Methode und Ausführung.
    In nur wenigen Minuten erhalten Benutzer zuverlässige Ergebnisse in verschiedenen Formaten (PDF, Word, Excel), einschließlich Peak- und Gel-Diagramme.

Qsep Durchführung Schritte



Qsep Modelle

Die vier Qsep Fragment Analzyer-Modelle unterscheiden sich in der Anzahl der pro Lauf durchführbaren Probenanzahl.
Handhabung, Technik sowie die Art und Qualität der durchführbaren Applikationen sind identisch.

Qsep1: Für 1-8 Proben (1 Kanal) − Der tragbare Analyzer für Feld-Tests

  • Flexibel − Die tragbare Variante für den professionellen mobilen Einsatz direkt vor Ort
  • Kompakt und leicht − Mit der Größe eines Bordgepäckstücks (24 cm x 21 cm x 30 cm) passend für jedes Labor.

Das Qsep1-Instrument verbindet die Präzision einer Kapillargelelektrophorese mit der Sensitivität eines hochempfindlichen LED-induzierten Fluoreszenzdetektor (LEDIF) und eines komfortablen Auto-Sampler für 1 bis 8 Proben. Das Kapillargel der austauschbaren Gelkartusche wird zwischen den Läufen automatisch regeneriert und kann für bis zu 200 Probeninjektionen verwendet werden.

Qsep1 mit einer Vielzahl austauschbarer Gelkartuschen wurde speziell für die DNA-, RNA- und Proteinanalyse entwickelt und liefert reproduzierbare und genaue Testergebnisse in sekundenschnelle. Das System wird mit der Q-Analyzer-Software geliefert, die über eine benutzerfreundliche Oberfläche verfügt und konsistente, präzise Datenanalyse- und Datenexportfunktionen bietet.

Qsep1-Plus

Qsep1-Plus: Für 1-16 Proben (1 Kanal)

Qsep1-Plus ist ideal für kleine Labors mit geringem Durchsatz (1~15 Proben). Wenn nur ein Profiling benötigt wird, kann die Probenkapazität bis zu 16 Proben betragen.

Qsep 100: Für 1-96 Proben (1 Kanal) − Das Standardsystem für allgemeine Forschungslabore

  • Flexibel − Für Probenkapazitäten von 1 bis 96 Proben
  • Konsistent hochpräzise − Ein guter Partner für z.B. NGS QC-Labore

Das Qsep100 -Instrument ist ein kompaktes und benutzerfreundliches Kapillargelelektrophorese-System, das aus einem hochempfindlichen LED-induzierten Fluoreszenzdetektor (LEDIF) und einem 96-Well-Autosampler (1 Kanal) besteht. Die austauschbare Gelkartusche enthält eine Gelmatrix, die zwischen den Probeläufen automatisch aus dem oberen Reservoir der Kartusche nachgefüllt wird. Das Reservoir bietet ausreichend Gel für bis zu 200 Probeninjektionen und liefert herausragende Ergebnisse für alle Arten molekulargenetischer Analysen.

Qsep100 mit einer Vielzahl austauschbarer Gelkartuschen wurde speziell für die DNA-, RNA- und Proteinanalyse entwickelt und liefert reproduzierbare und genaue Testergebnisse in sekundenschnelle. Das System wird mit der Q-Analyzer-Software geliefert, die über eine benutzerfreundliche Oberfläche verfügt und konsistente, präzise Datenanalyse- und Datenexportfunktionen bietet.



Qsep 400: Für 1-96 Proben (4 Kanäle) − Das High-End System für größere Forschungslabore und klinische Labore

  • Effizient − Hochgeschwindigkeitsanalysen durch Hochdurchsatzsystem mit vier Kanälen
  • Anwenderfreundlich − Integrierter PC und Touchscreen

Das Qsep400 -Instrument bietet den höchsten Durchsatz in der Qsep-Familie an. Das 4-Kanal-Instrument ist als 4-Kapillarengelelektrophorese-System konzipiert, das aus einem hochempfindlichen LED-induzierten Fluoreszenzdetektor (LEDIF) und einem 96-Well-Autosampler besteht, wodurch vier Proben gleichzeitig analysiert werden können.

Der Qsep400 wurde für größere Forschungslabore und klinische Labore mit großen Probenmengen entwickelt. Das Hochdurchsatzsystem bietet Hochgeschwindigkeitsanalysen und herausragende Ergebnisse für alle Arten von molekulargenetischen Analysen.

Qsep400 mit einer Vielzahl austauschbarer Gelkartuschen wurde speziell für die DNA-, RNA- und Proteinanalyse entwickelt und liefert reproduzierbare und genaue Testergebnisse in sekundenschnelle. Das System wird mit der Q-Analyzer-Software geliefert, die über eine benutzerfreundliche Oberfläche verfügt und konsistente, präzise Datenanalyse- und Datenexportfunktionen bietet.

Spezifikationen

Specifications
Qsep1
Qsep1-Plus
Qsep100
Qsep 400
Qsep1 Bio-Fragment Analyzer | Front view
Qsep1-Plus Bio-Fragment Analyzer | Front view
Qsep100 Bio-Fragment Analyzer | Front view
Qsep400 Bio-Fragment Analyzer | Front view
Cat. No. C100001 C100001-P C100100 C400100
LED Light Source 525 nm 525 nm 525 nm 525 nm
Fluorescence Detection 590 nm 590 nm 590 nm 590 nm
Separation Voltage 1-8 KV 1-8 KV 1-15 KV 1-15 KV
Connection WiFi and Cable WiFi and Cable USB USB
Pour Source AC 100-240 V AC 100-240 V AC 100-240 V AC 100-240 V
Maximum Power 30 W 30 W 30 W 60 W
Dimension 240 mm x 210 mm x 300mm 240 mm x 210 mm x 300mm 380 mm x 300 mm x 400mm 540 mm x 400 mm x 360mm
Weight 5.5 kg 5.5 kg 15 kg 26 kg
Highlights
System Type 1 Channel Portable System 1 Channel Portable System 1 Channel System 4 Channel System
Automated Sampling 1-8 samples 1-16 samples 1-96 samples 1-96 samples
Rapid Analysis 2-7 min/sample 2-7 min/sample 2-7 min/sample 2-7 min/ 4 samples
Resolution 1-4 bp (between 100-500 bp) 1-4 bp (between 100-500 bp) 1-4 bp (between 100-500 bp) 1-4 bp (between 100-500 bp)
Detection Sensitivity 5 pg/uL (2 pg/µL) 5 pg/uL (2 pg/µL) 5 pg/µL (2 pg/ul) 5 pg/uL (2 pg/µL)
Minimum Sample Volume 2 µL (Micro-Vial) 2 µL (Micro-Vial) 2 µL (Micro-Vial) 2 µL (Micro-Vial)
Software Q-Analyzer Q-Analyzer Q-Analyzer Q-Analyzer

L.O.D.: 2 pg/µL (if diluted in water)

Applikationen

Standard Cartridge (S2) High Resolution Cartridge (S1) Kilobase Cartridge (S3) Fast Cartridge (F3)
Nur für Qsep100 geeignet		 High Sensitivity Cartridge (N1) RNA Cartridge (R1) Protein Cartridge (P2) High sensitivity Kilobase Cartridge (N3) High sensitivity RNA Cartridge (NR1)
PCR product screening x x x
Restriction Fragment Length Polymorphism (RFLP) x x x
Plasmid purification & Vector cloning analysis x x
Next Generation Sequencing (NGS) QC x
Genomic DNA analysis x x
Cell free DNA detection x
RNA Analysis x x
Low concentration sample x x x
CRISPR QC & Analysis x x x x
Large size analysis (>50kb) x x
Replace SDS-PAGE x
IgG Purity Test x
Cartridges

DNA

Standard Cartridge (S2) High Resolution Cartridge (S1) Fast Cartridge (F3)
Nur für Qsep100 geeignet		 High Sensitivity Cartridge (N1) Kilo Base Cartridge (S3) High Sensitivity Kilo Base Cartridge (N3) Quantitative Standard Cartridge (S2) Quantitative High Resolution Cartridge (S1)
Cat. No. C105201(2 pcs) C105202 (2 pcs) C105203 (2 pcs) C105105 (1 pc) C105206 (2 pcs) C105153 (1 pc) C105201-Q (2 pcs) C105202-Q (2 pcs)
C105801 (8 pcs) C105802 (8 pcs) C105803 (8 pcs) C105205 (2 pcs) C105806 (8 pcs) C105253 (2 pcs)
C405101 (1 pc) C405102 (1 pc) C405103 (1 pc) C405105 (1 pc) C405106 (1 pc) C405101-Q (1 pc) C405102-Q (1 pc)
Sample size range 10-5000 bp 10-5000 bp 10-5000 bp 10-5000 bp 10-50000 bp 10-50000 bp 10-1500 bp 10-1500 bp
L.O.D. 0.1 ng/uL* 0.1 ng/uL* 0.1 ng/uL* 5 pg/uL* 0.1 ng/ul* 5 pg/uL* 0.1 ng/uL* 0.1 ng/uL*
Best Resolution 4-10 bp 1-4 bp >50 bp >10 bp 10-50 bp 10-50 bp 4-10 bp 1-4 bp
Analysis time (per sample) 2-3 mins 3-5 mins 1-2 mins 2-3 mins 5-21 mins 9-25 mins 2-3 mins 3-5 mins
Sample number (per cartridge) 200 runs 200 runs 300 runs 100 runs 200 runs 100 runs 200 runs 200 runs
Sample consumption (per run) <0.1 µL <0.1 µL <0.1 µL <0.1 µL <0.1 µL <0.1 µL <0.1 µL <0.1 µL
Recommended sample volume 0.1 mL tube:
10 µL		 0.1 mL tube:
10 µL		 0.1 mL tube:
10 µL		 0.1 mL tube:
10 µL		 0.1 mL tube:
10 µL		 0.1 mL tube:
10 µL		 0.1 mL tube:
10 µL		 0.1 mL tube:
10 µL
0.2 mL tube:
20 µL		 0.2 mL tube:
20 µL		 0.2 mL tube:
20 µL		 0.2 mL tube:
20 µL		 0.2 mL tube:
20 µL		 0.2 mL tube:
20 µL		 0.2 mL tube:
20 µL		 0.2 mL tube:
20 µL
Micro vial:
2 µL (C104250)		 Micro vial:
2 µL (C104250)		 Micro vial:
2 µL (C104250)		 Micro vial:
2 µL (C104250)		 Micro vial:
2 µL (C104250)
Shelf life 6 months 6 months 4 months 3 months 6 months 3 months 6 months 6 months

* Determined by the DNA ladder 15-622 (DNA size marker C109200)
L.O.D.: 2pg/µL (if diluted in water)

RNA und Proteine

RNA Cartridge (R1) High Sensitivity RNA Cartridge (NR1) Protein Cartridge (SDS) (P2)
Cat. No. C105110 (1 pc) C105111 (1 pc) C105121 (1 pc)
C105210 (2 pcs) C105211 (2 pcs) C105221 (2 pcs)
C105810 (8 pcs)
C405110 (1 pc) C405121 (1 pc)
Sample size range N/A N/A 14-150 kDa
L.O.D. 5 ng/µL 1 ng/µL 0.5 ng/µL (BSA)
Best Resolution N/A N/A N/A
Analysis time (per sample) 5-10 mins 5-10 mins 6 mins (BSA)
10 mins (IgG)
Sample number (per cartridge) 100 runs 100 runs 100 runs
Sample consumption (per run) <0.1 µL <0.1 µL <0.1 µL
Recommended sample volume 0.1 mL tube: 10 uL 0.1 mL tube: 10 uL 0.1 mL tube: 10 uL
0.2 mL tube: 20 uL 0.2 mL tube: 20 uL 0.2 mL tube: 20 uL
Micro vial: 2 µL Micro vial: 2 µL
(C104250) (C104250)
Shelf life 3 months 3 months 3 months

L.O.D.: 2pg/µL (if diluted in water)
